Комплекс аппаратуры для обнаружения утечек метана, пропана, бутана или других углеводородов из магистральных трубопроводов и мест хранения с точным определением координат повреждения.

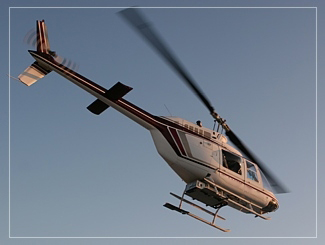

Комплекс LIDAR AST 500 имея вес в 40 кг, что позволяет размещать оборудование на лёгких летательных аппаратах (самолётах, вертолётах и т.д.) и производить оперативную диагностику объектов газового хозяйства.

Компоненты комплекса

• LIDAR АST 500 состоит из подвесного блока и пульта оператора.
• В корпусе подвесного блока размещён малогабаритный источник лазерного излучения на основе кристалла Cr²⁺:CdSe, излучающего в спектральных областях поглощения сразу на нескольких линиях, система контроля и управления, сканирующее устройство и детектор лазерного изучения.

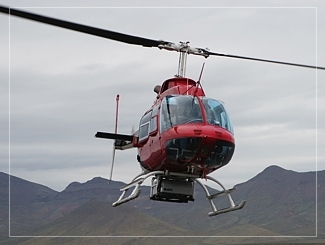

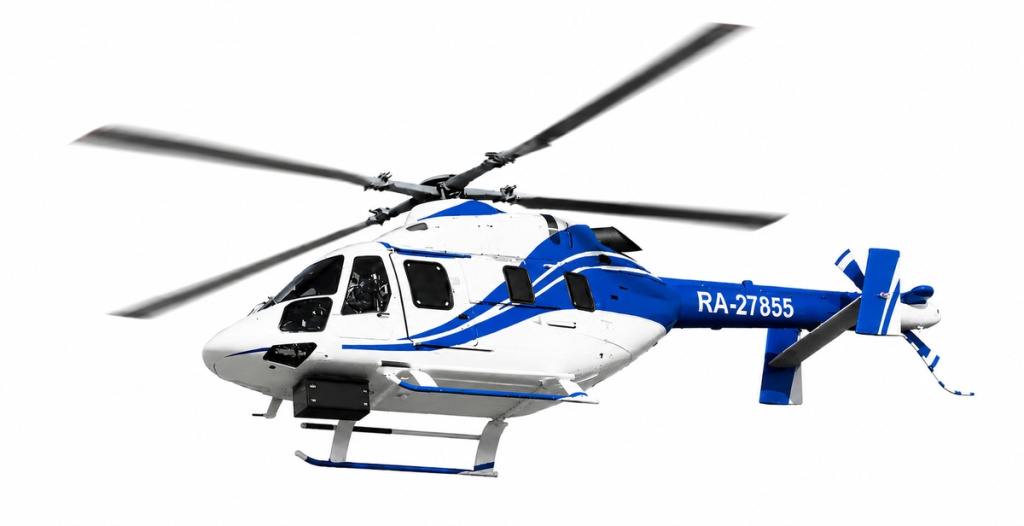

• LIDAR AST 500 может размещается на борту лёгкого самолёта или вертолёта, а также БПЛА. Вес комплекта оборудования, не более 40 кг.
• В состав комплекса входит видеокамера высокого разрешения и приёмник системы ГЛОНАСС/GPS.

Как это работает

• При полете над трассой газопровода производится сканирование лазерным лучом поверхности земли перпендикулярно направлению полета. Лазерный луч одновременно содержит три длины волны, две из которых аналитические (на метан и этан) и одна опорная, слабо поглощающаяся в атмосфере.
• Если лазерный луч проходит через газовый шлейф, вытекающий из газопровода, полученная энергия будет уменьшена из-за поглощения лазерного излучения в шлейфе. Детектор лазерного излучения регистрирует всплеск амплитуды сигнала одновременно в двух каналах регистрации - метана и этана. Двухканальная регистрация по сравнению с одноканальной (обычно по метану) позволяет добиться высокой помехозащищенности, поскольку исключает ложные срабатывания при пролетах над естественными источниками метана (например, заболоченные участки местности в местах транспортных газовых магистралей).
• Синхронно с этим отображается видеоизображение участков местности, над которой происходит полет и фиксируются координаты места утечки.
• Комплекс полностью автоматизирован и может непрерывно работать без оператора с сохранением результатов во встроенной памяти.

LIDAR AST 500 на конкурсе 2 июня 2011 года проводимым МЧС России награждён «За лучшую инновационную разработку в области мониторинга и беспроводного контроля» в номинации «Разработка современных методов диагностики с использованием беспроводных технологий для газо-, нефтепроводов, нефтехимического производства.»

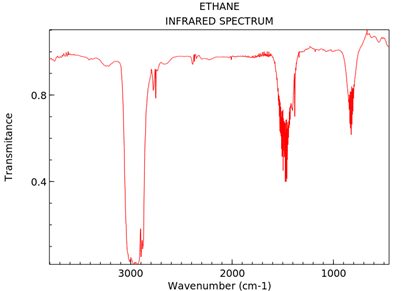

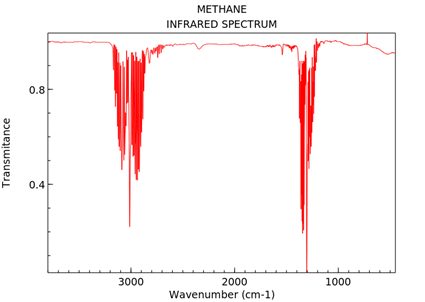

Спектры пропускания газов этана (a) и метана (b) в среднем ИК диапазоне




В феврале 2010 года с директором корейской фирмы EN3EN господином Чо Сунг Джо (Cho, Sung-Joo) было подписано соглашение о сотрудничестве в области разработки и производства лидарных систем для экологического мониторинга окружающей среды.
